1.2. Transport und Installation
1.2.1. Transport und Versand
Die Maschine X-KEY Terminator wird werkseitig in einem Karton mit geeigneter Polsterung verpackt, die sie vor äußeren Einflüssen wie Stößen und Schlägen schützt. Aufgrund der präzisen Konstruktion des Geräts und des Gewichts einiger Bauteile ist die Maschine jedoch besonders anfällig für Überlastungen durch Trägheitskräfte.
Die empfohlene Transportart ist der Transport der Maschine auf einer Palette. Ein individueller Transport, beispielsweise im Kofferraum eines PKWs, ist ebenfalls zulässig.
Die Verpackung ist aufzubewahren, um einen sicheren Transport in der Zukunft zu gewährleisten. Die Maschine ist für den Transport mit zwei Sicherungsschrauben Z1 und Z2 gesichert, die vor Arbeitsbeginn unbedingt entfernt werden müssen.
Warnung
Es ist nicht gestattet, die Maschine als Standardpaket mit einem Versanddienst zu versenden. Versandunternehmen lassen in solchen Fällen die Möglichkeit zu, dass das Paket aus der Höhe herunterfällt, was zu einer dauerhaften Beschädigung des Geräts führen kann.
1.2.2. Auspacken und Transportieren des Geräts
Beim Auspacken des Geräts ist ausreichend Platz für alle Teile aus der Verpackung vorzusehen.
Nehmen Sie zunächst alle Zubehörteile aus der Verpackung und erst dann – aufgrund des Gewichts – die Maschine selbst. Das Entfernen der Styropor-Füllstücke zwischen den Zubehörteilen und der Maschine erleichtert das richtige Greifen des Geräts.
Die Maschine darf nur an der Basis oder gegebenenfalls am Außengehäuse angehoben werden.
Warnung
Beim Transport ist es verboten, die Elemente der Scan- und Fräseinheit sowie die Elemente des Bedienfelds anzufassen.
1.2.3. Demontage der Transportsicherungen (Schrauben Z1 und Z2)
Vor dem Entfernen der Sicherungsschrauben ist für ausreichend Platz zu sorgen und ein 3-mm-Inbusschlüssel aus dem mitgelieferten Grundwerkzeugsatz bereitzuhalten.
- Stellen Sie sicher, dass alle Kabel von der Maschine getrennt sind und sich keine Gegenstände an der Rückseite des Geräts befinden. Es wird empfohlen, eine weiche Unterlage hinter die Maschine zu legen.
- Kippen Sie die Maschine vorsichtig nach hinten und legen Sie sie vorsichtig auf die vorbereitete Unterlage.

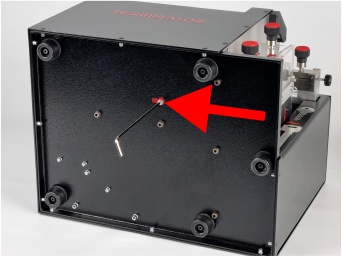

- Schrauben Sie die mit einem roten Aufkleber Z2 gekennzeichnete Schraube heraus und entfernen Sie sie.
- Stellen Sie die Maschine vorsichtig wieder auf den Sockel.

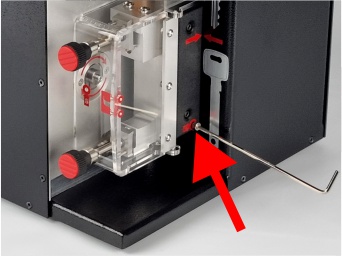

- Die mit einem roten Aufkleber Z1 gekennzeichnete Schraube lösen und entfernen.
- Die entfernten Schrauben Z1 und Z2 sowie den Inbusschlüssel sind in der Werkzeugkiste aufzubewahren.
Warnung
Bei einem erneuten Transport des Geräts müssen die Schrauben Z1 und Z2 wieder angebracht werden.
Info
Die Montage der Sicherheitsvorrichtungen erfolgt in umgekehrter Reihenfolge wie die Demontage. Es ist besonders darauf zu achten, dass die Schraube Z1 länger ist als die Schraube Z2. Vor dem Eindrehen der Schraube Z1 muss die Fräseinheit von Hand in die Transportstellung gebracht werden, sodass die Spitzen der roten Pfeile am Maschinengehäuse und an der Fräseinheit genau übereinander liegen. In dieser Position sollte die Schraube Z1 frei in die Bohrung eintreten und etwa 1,5 cm Gewinde zum Festziehen übrig bleiben.
1.2.4. Arbeitsbereich für die Maschine
- Die Maschine sollte auf einem flachen, stabilen und waagerechten Tisch aufgestellt werden.
- Es ist für einen freien Raum um die Maschine herum zu sorgen:
- mindestens 10 cm links und hinten,
- mindestens 30 cm auf der rechten Seite.
- Es darf keine Verunreinigungen in die Maschine gelangen, insbesondere keine Späne von anderen Fräsmaschinen oder Geräten.
- Der Bediener muss einfachen Zugang zu den wichtigsten Teilen der Maschine haben:
- vorderteil der Maschine – Bedienfeld,
- rechte Seite der Maschine – Scan- und Fräseinheit.
- Es wird empfohlen, die Maschine an einem sauberen, gut beleuchteten Ort aufzustellen, um die Bedienung zu erleichtern und die Arbeitssicherheit zu erhöhen.
- Vermeiden Sie Erschütterungen und Vibrationen am Aufstellungsort der Maschine, da diese die Genauigkeit der Maschine beeinträchtigen können.
1.2.5. Anschluss der Stromversorgung
Vor dem Anschließen der Stromversorgung müssen folgende Bedingungen erfüllt sein:

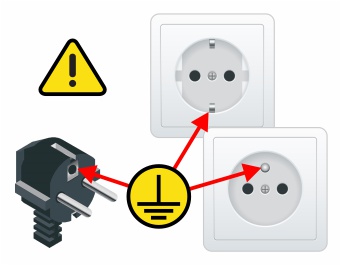

- Die Steckdose, an die die Maschine angeschlossen werden soll, muss geerdet sein, d. h. sie muss über einen zusätzlichen Stift verfügen, der mit dem Schutzleiter PE (engl. Protective Earth) verbunden ist.
- Die Maschine ist korrekt aufgestellt und es ist ausreichend Platz für den Bediener vorhanden.
- Der Not-Aus-Schalter der Maschine muss ausgeschaltet (gedrückt) sein.
- Die Sicherungsschrauben Z1 und Z2 sind entfernt.

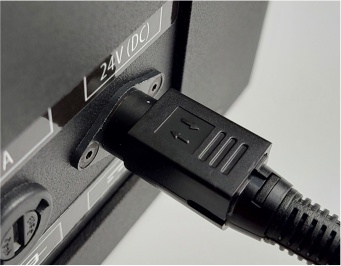

Wenn alle Bedingungen erfüllt sind, schließen Sie das Netzteil mit dem mitgelieferten Kabel an eine Steckdose an. Stecken Sie dann den Netzstecker in die Maschine, wobei die abgeflachte Seite (mit dem Pfeilsymbol) nach oben zeigen muss.
Info
Wenn Sie den Netzstecker aus der Maschine ziehen, ziehen Sie das Element mit den Pfeilsymbolen zurück, um die Maschine zu entriegeln. Das Ziehen am Kabel ist nicht zulässig, da dies zu einer Beschädigung des Steckers oder der Steckdose führen kann.
1.2.6. Erste Inbetriebnahme
Nach Erfüllung aller erforderlichen Bedingungen ist die Maschine betriebsbereit.
Warnung
Um einen sicheren und störungsfreien Betrieb zu gewährleisten, lesen Sie vor der ersten Inbetriebnahme der Maschine die gesamte Anleitung durch.
Info
Beim ersten Einschalten des neuen Geräts erscheint auf dem Bildschirm ein Menü zur Auswahl der Sprache sowie grundlegende Informationen zum Arbeitsbeginn.
