1.1. Informacje podstawowe
1.1.1. Wstęp
Maszyna X-KEY Terminator jest kopiarko-frezarką CNC przeznaczoną do wykonywania profili kluczy. Konstrukcja urządzenia zapewnia wysoki komfort obsługi, precyzję oraz bezpieczeństwo pracy.
Urządzenie jest przeznaczone dla osób zajmujących się profesjonalnym dorabianiem kluczy, posiadających odpowiednią wiedzę, doświadczenie oraz zaplecze techniczne, w tym dostęp do konwencjonalnych maszyn do obróbki kluczy.
Proces instalacji i obsługi jest intuicyjny, jednak przed rozpoczęciem użytkowania konieczne jest dokładne zapoznanie się z niniejszą instrukcją, aby zagwarantować bezawaryjną i bezpieczną eksploatację.
Maszyna pracuje wyłącznie w trybie stacjonarnym. Podczas transportu należy stosować śruby zabezpieczające Z1 i Z2, aby uniknąć uszkodzeń mechanicznych.
Część czynności opisanych w instrukcji została dodatkowo przedstawiona w formie filmów instruktażowych, dostępnych na oficjalnej stronie internetowej: x-key.eu

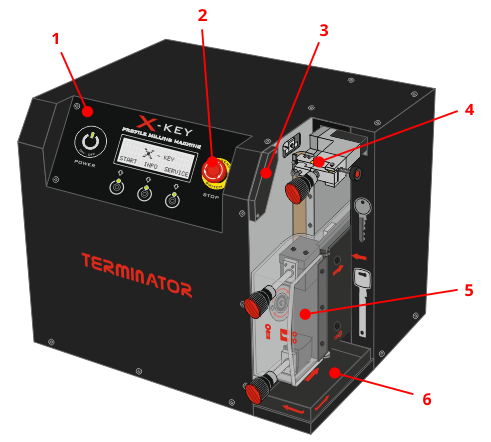

1.1.2. Widok z przodu
- Panel sterowania
- Wyłącznik awaryjny
- Oświetlenie LED pola pracy
- Jednostka skanująca profil klucza
- Jednostka frezująca
- Pojemnik na opiłki

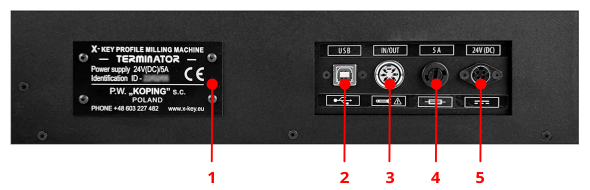

1.1.3. Widok z tyłu
- Tabliczka znamionowa
- Gniazdo komunikacyjne USB
- Gniazdo interfejsu serwisowego (tylko do użytku przez producenta)
- Gniazdo bezpiecznika
- Gniazdo zasilania
1.1.4. Zasady bezpieczeństwa
Maszyna została w całości skonstruowana tak aby zapewnić najwyższe bezpieczeństwo pracy. Przed rozpoczęciem pracy z frezarką wymagane jest dokładne zapoznanie się z treścią niniejszej instrukcji obsługi, gdzie są opisane wszelkie dozwolone czynności oraz zakazy.
Niebezpieczeństwo
W trakcie pracy maszyny, zwłaszcza podczas automatycznych ruchów jednostki skanującej lub frezującej, całkowicie zabronione jest dotykanie jakichkolwiek ruchomych części urządzenia.
Niebezpieczeństwo
W przypadku powstania jakiejkolwiek sytuacji zagrożenia należy bezzwłocznie wyłączyć zasilanie maszyny poprzez naciśnięcie wyłącznika awaryjnego znajdującego się na panelu sterowania (oznaczonego jako EMERGENCY SWITCH).
Ostrzeżenie
W polu pracy maszyny nie można zostawiać żadnych zbędnych przedmiotów. Na górnej części obudowy maszyny można jedynie ustawić z lewej strony załączone do zestawu pudełko z podstawowymi narzędziami i surowcami, lub komputer (laptop) na dedykowanej podstawce.
Ostrzeżenie
Wszystkie czynności należy wykonywać wyłącznie zgodnie z komunikatami wyświetlanymi na ekranie panelu sterowania.
Informacja
Ze względów bezpieczeństwa maszyna rozpoczyna ruch osiami dopiero po naciśnięciu i puszczeniu przycisku na panelu sterowania przypisanego do danej opcji. Niemożliwe jest wyzwolenie automatycznego ruchu osi w inny sposób (np. poprzez komunikację USB), co stanowi zabezpieczenie przed przypadkowym uruchomieniem maszyny przez oprogramowanie zewnętrzne.
1.1.5. Dane techniczne
| Wymiary: | 345 x 265 x 260 mm (szerokość x głębokość x wysokość) |
| Waga maszyny (netto): | 16 kg |
| Waga maszyny z opakowaniem: | do 25 kg (w zależności od opcji wyposażenia) |
| Zasilanie maszyny: | 24 V DC, 5 A, 120 W |
| Zasilacz: | wejście: 85-264 V AC, 50/60 Hz Meanwell GST120A24-R7B |
| Elektrowrzeciono: | moc: 70 W, prędkość obrotowa: 7200 RPM |
| Frez: | wymiary: 20 x 0,3 mm (średnica x grubość) |
| Ruch: | 3-osiowy zrealizowany na wózkach liniowych poruszanych przez silniki krokowe poprzez paski zębate zakres ruchu: oś X 30 mm, oś Y 30 mm, oś Z 36 mm |
| Środowisko pracy dla użytkowania maszyny: | pomieszczenia zamknięte, temperatura powietrza: 15-35º C, wilgotność powietrza: około 50% |
