1.3. Panel sterowania

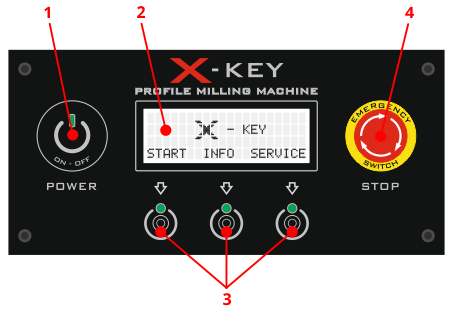

1.3.1. Opis elementów
- Włącznik dotykowy zasilania
- Wyświetlacz
- Przyciski dotykowe do sterowania
- Wyłącznik awaryjny
1.3.2. Włączenie zasilania
Aby uruchomić maszynę, należy wykonać poniższą sekwencję czynności:
-
Odbezpieczyć wyłącznik awaryjny – jeśli maszyna została całkowicie wyłączona, należy przekręcić wyłącznik awaryjny na panelu sterowania w prawo (zgodnie z ruchem wskazówek zegara) o około 45º, aż do jego lekkiego wysunięcia i tym samym załączenia.
-
Aktywować zasilanie maszyny – należy dłużej przytrzymać (około 1 sekundy) dotykowy włącznik zasilania do momentu usłyszenia krótkiego sygnału dźwiękowego. Maszyna zostanie uruchomiona i przejdzie w stan gotowości wyświetlając na panelu dostępne operacje.
Kontrolka nad polem dotykowym włącznika zasilania informuje o stanie maszyny i reakcji na dotyk:
- kolor czerwony – maszyna wyłączona (tryb czuwania),
- kolor zielony – maszyna włączona,
- kolor niebieski – wykrycie dotknięcia.
1.3.3. Wyświetlacz i przyciski sterujące
Wyświetlacz LCD pokazuje aktualny stan pracy maszyny, komunikaty i instrukcje.
W dolnym wierszu ekranu prezentowane są dostępne opcje działania, które wybieramy, naciskając odpowiednie pola dotykowe poniżej wyświetlacza – zwane dalej przyciskami sterującymi.
Każdorazowe naciśnięcie przycisku sterującego sygnalizowane jest przez:
- zmianę koloru kontrolki nad przyciskiem na czerwony,
- krótki sygnał dźwiękowy.
Realizacja przypisanej akcji następuje w momencie zwolnienia przycisku sterującego, a nie podczas jego naciśnięcia.
1.3.4. Wyłączanie maszyny
Po zakończeniu pracy maszynę należy wyłączyć za pomocą dotykowego włącznika zasilania. Podobnie jak przy uruchamianiu, wymagane jest dłuższe (ok. 1,5 s) przytrzymanie pola dotykowego aż do wygaśnięcia wyświetlacza i oświetlenia maszyny.
Wskazówka
Przed wyłączeniem zasilania zalecane jest wyjście do menu głównego (ekranu powitalnego), aby mieć pewność, że wszystkie procesy zostały zakończone właściwie a osie maszyny powrócą do pozycji początkowej (bezpiecznej).
Ostrzeżenie
Wyłącznik awaryjny nie jest urządzeniem sterującym przeznaczonym do regularnego wyłączania maszyny. Używaj go wyłącznie w sytuacjach awaryjnych.
1.3.5. Wyłącznik awaryjny
Wyłącznik awaryjny (ang. Emergency Stop) jest elementem systemu sterowania odpowiedzialnym za natychmiastowe zatrzymanie maszyny w sytuacjach zagrożenia. Należy go stosować wyłącznie w przypadkach awaryjnych, takich jak:
- bezpośrednie zagrożenie dla zdrowia lub życia operatora,
- niekontrolowany ruch maszyny,
- ryzyko uszkodzenia elementów mechanicznych lub elektrycznych.
Niewłaściwe użytkowanie wyłącznika awaryjnego może prowadzić do:
- przyspieszonego zużycia mechanicznego (ograniczona liczba cykli),
- obniżenia skuteczności działania w sytuacjach zagrożenia,
- utraty zgodności z wymaganiami systemów bezpieczeństwa.
